博世為四川某單位量身打造智能會議室

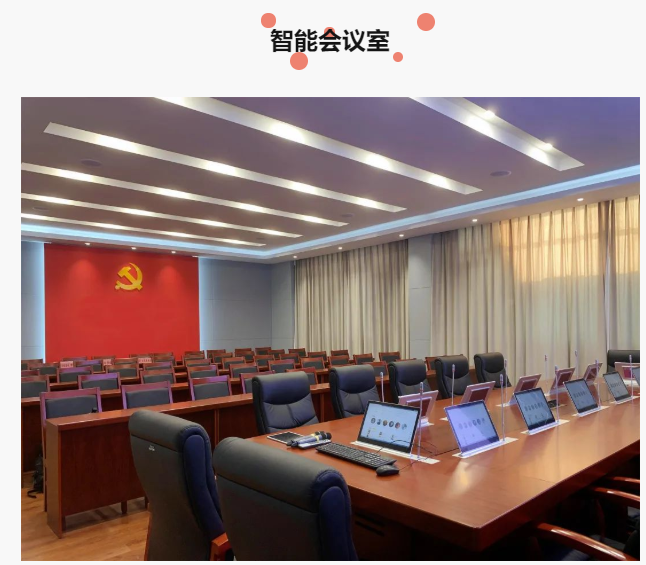

四川某單位需打造一個可以“一室多用”的智能會議室，這里長12米、寬8米、高4米，常用于舉行多人視頻會議，兼用作12人的圓桌會議，故考慮并選用了BOSCH專業音頻設備，從無紙化、中控、音響擴聲三方面著手。

無紙化方面

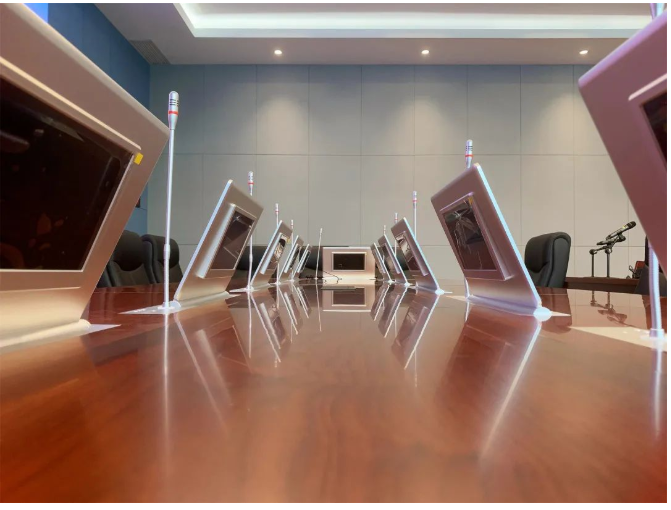

在12人的會議圓桌這里，安裝了12套WZH-L2LM 15.6"嵌入升降式無紙化終端，帶有電子桌牌和升降鵝頸發言話筒。它們具有銘牌顯示、文件批注、同屏廣播、分組廣播、異步瀏覽、跟蹤主講、外接信號顯示、臨時文件、主席控制等多種強大的功能；支持一鍵切換到Windows桌面，將Windows或其他軟件的操作界面同屏顯示到其它無紙化終端和大屏幕。

一臺WZH-MC2數字會議系統主機，用于12套升降鵝頸話筒發言，最多可連接128臺會議單元，通過會議擴展主機最多可接入1000臺會議單元；支持FIFO、NORMAL、FREE、APPLY多種會議模式。

一臺WZH-VSP無紙化信號處理器（編解碼器），可實現將無紙化投屏、信息共享、智能識別會場同屏廣播信號等功能。當會場有同步信號時，保持實時跟蹤并同步輸出到輸出接口；當會場無同步信號時，輸出接口始終顯示會議標語。

一臺WZH-HOST全數字控制主機（服務器），可服務于12套無紙化終端進行信息發布、會議管理、會議文件儲存等功能。

中控方面

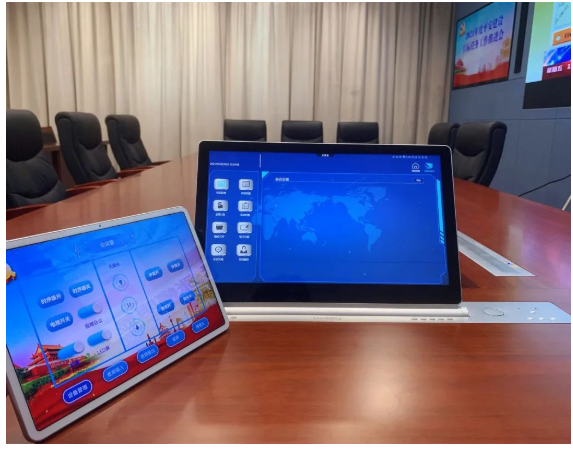

采用一臺CSZ3中央控制主機對整個系統設備進行集中控制；IR(紅外)分別控制兩臺TCL電視機；232/485控制一臺DP8080處理器（對音頻進行控制）、一臺MX88視頻矩陣（對視頻信號進行切換）、兩臺SC802電源時序器（對擴聲前級設備、后級設備、無紙化設備進行有序電源開關管理）、全部無紙化升降以及兩個攝像頭；RELAY（觸點）控制窗簾、紗簾；CAN控制IP-10E繼電器觸發4路燈光和1路大屏。這里完全拋開遙控器控制的傳統模式，由一臺墻面嵌入式CONET-P10平板或無線華為平板全部一鍵控制。

音響擴聲方面
音響擴聲方面，由音源部分、處理部分、后級功率放大、揚聲器組成一套揚聲器系統。

音源部分

使用了兩套森海賽爾EW-100G G4-835-S無線手持話筒，方便流動演講發言，高還原高清晰，抗干擾能力強，拾音距離優秀。一臺WZH-MC2數字會議系統主機，用于12套升降鵝頸話筒發言，便于會議要求使用切換模式。還有桌面筆記本音源、視頻終端遠端輸入音源及無紙化終端音源等。

處理部分

使用了一臺DP8080處理器，具有8路平衡輸入和8路平衡輸出，可擴展8路Dante輸入和8路Dante輸出，內置回聲消除、反饋抑制、壓縮、限幅、EQ，對前級和后級信號進行集中控制及處理。

后級部分

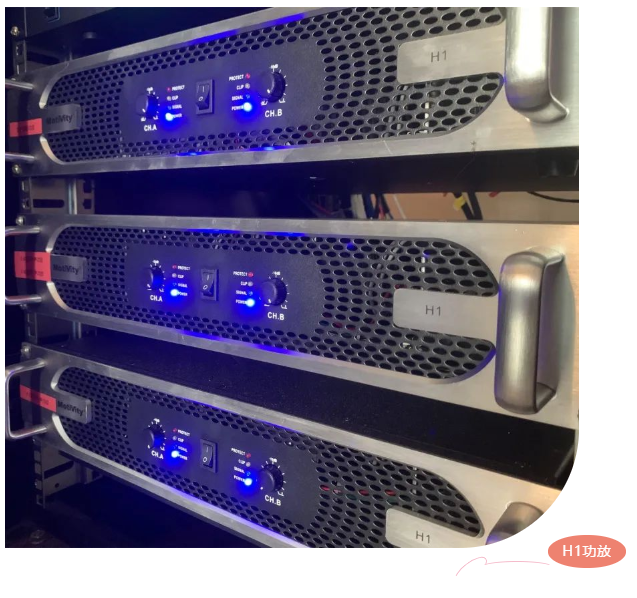

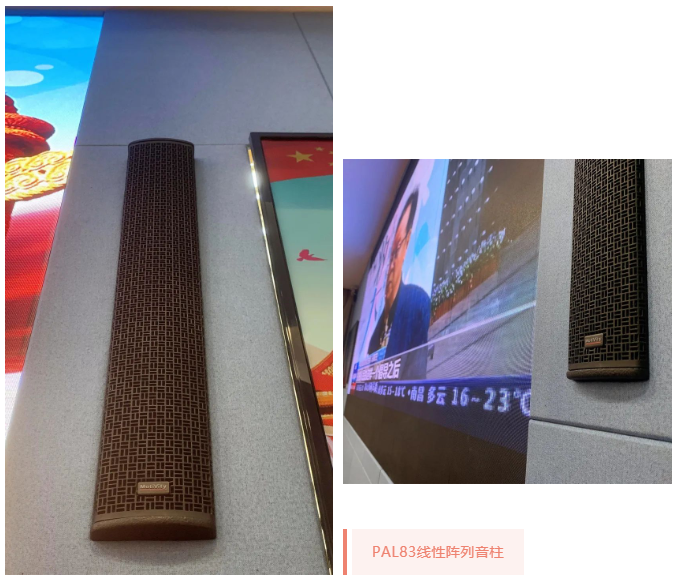

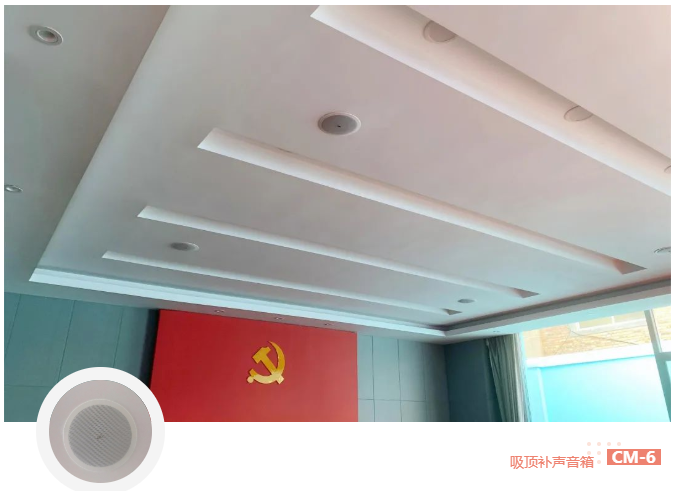

使用了兩只PAL83線性陣列音柱作為主擴音箱，嵌入式安裝于大屏幕兩邊，天花安裝了6只CM-6吸頂補聲音箱（分兩只一組，共3組），搭配3臺H1功放進行揚聲器功率放大。整體上既保證了現場擴聲均勻度，又能與環境融為一體，視覺上顯得
