專業舞臺燈光音響設備信號線各種接頭接線方式

1. 從事專業舞臺燈光音響設備的操作人員或維護維修人員，經常會遇到各種個樣的設備接插件的接線，因行業不同所以接線方式千奇百怪，最終造成設備損壞或有雜音等，影響演出視聽效果。

   對此，筆者在這里發幾張專門關于各種接頭轉換接線的圖片。

2. 2

   圖片中標記有詳細的通道數字，焊接時務必按數字對應焊接。燈光信號線與音響設備連接線相同，不在單獨描述。

3. 3

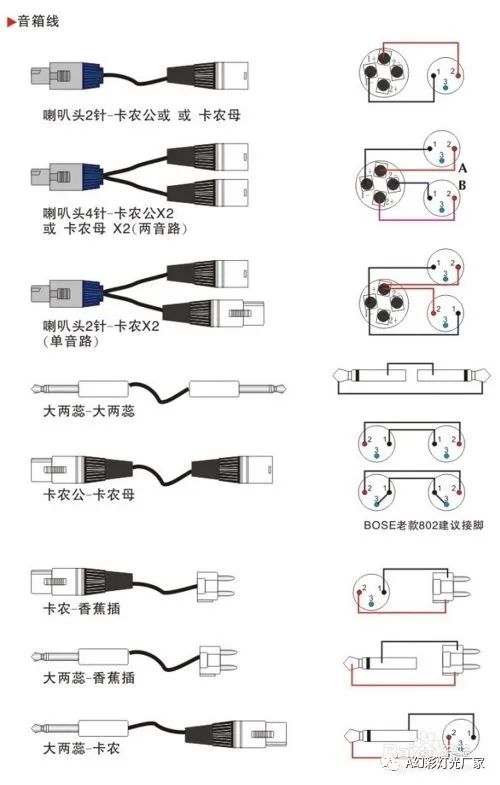

   音箱線插頭的接線方法，其中包括：

   喇叭頭（四芯頭）2針轉卡儂公或卡儂母；

   喇叭頭4針轉卡儂公雙或轉卡儂母雙；

   喇叭頭號2針轉卡儂公、母；

   大兩芯（6.5）轉大兩芯；

   卡儂公轉卡儂母；

   卡儂公轉香蕉插；

   大兩芯轉香蕉插；

   大兩芯轉卡儂等。



   4

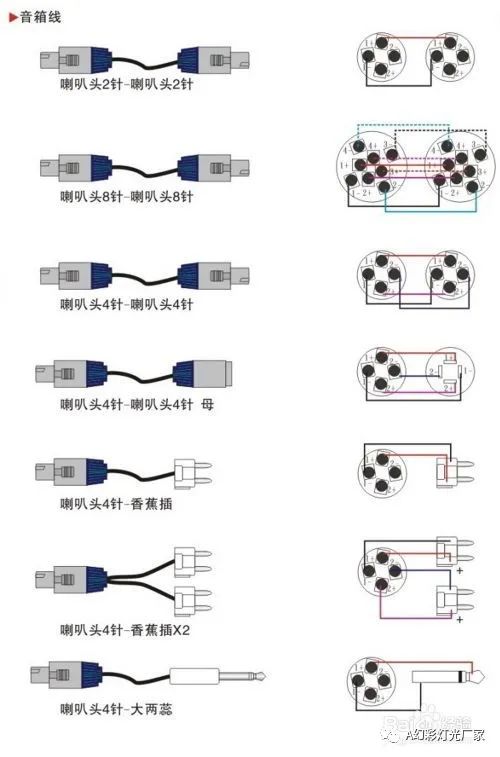

   喇叭頭2針轉喇叭頭2針；

   喇叭頭8針轉喇叭頭8針；

   喇叭頭4針轉喇叭頭4針公；

   喇叭頭4針轉喇叭頭4針母；

   喇叭頭4針轉香蕉插；

   喇叭頭4針轉香蕉插雙；

   喇叭頭4針轉大兩芯。




   5

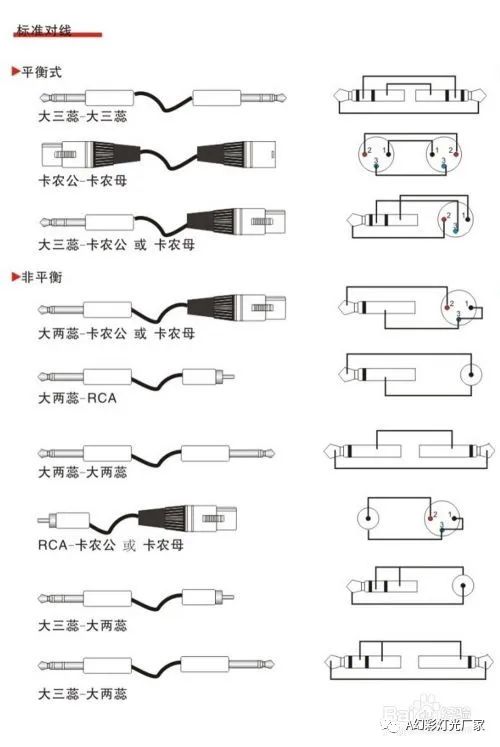

   標準對線的接線方式:

   平穩式：

   大三芯轉大三芯；

   卡儂公轉卡儂母；

   大三芯轉卡儂公或卡儂母；

   非平衡式：

   大兩芯轉卡儂公或卡儂母；

   大兩芯轉RCA；

   大兩芯轉大兩芯；

   RCA轉卡儂公或卡儂母；

   大三芯轉蓮花；

   大三芯轉大兩芯。




   6

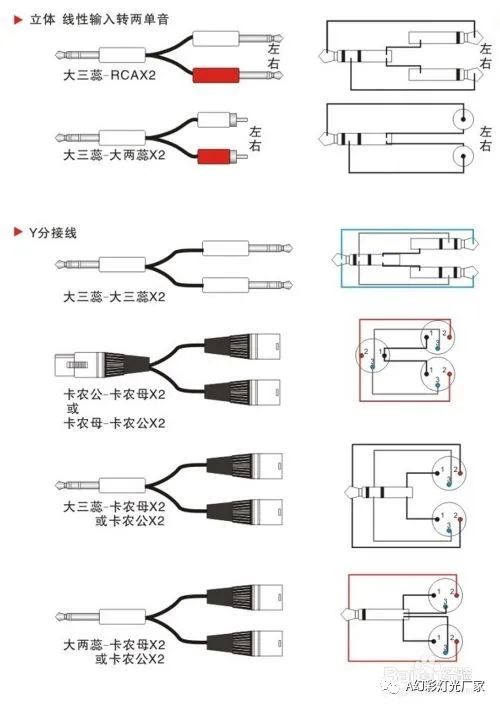

   立體 線性輸入轉兩單音：

   大三芯轉RCA*2；

   大三芯轉大兩芯*2

   Y分接線：

   大三芯轉大三芯*2

   卡儂公轉卡儂母*2或卡儂母轉卡儂公*2

   大三芯轉卡儂母*2或卡儂公*2

   大兩芯轉卡儂母*2或卡儂公*2




   7

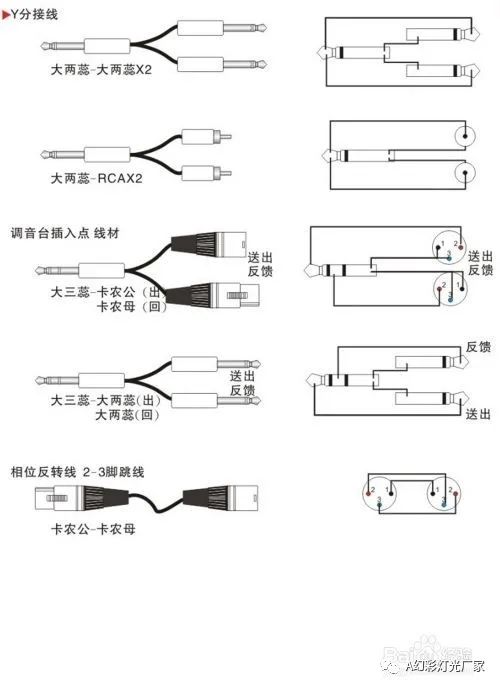

   Y分接線：

   大兩芯轉大兩芯*2

   大兩芯轉RCA*2

   調音臺插入點線材：

   大三芯轉卡儂公（出）

   大三芯轉卡儂母（回）

   大三芯轉大兩芯（出）

   大三芯轉大兩芯（回）

   相位反轉線2-3腳路線

   卡儂公轉卡儂母




   1. 8

      上述這些接線方式均為音響廠家學習培訓資料，所有接線方式均為正規專業接線方式。
