前言
在項目招標階段,設計院都會出一份用來做項目預算的智能化弱電設計CAD圖紙,但這個智能化弱電設計CAD圖紙僅用來給工程商做項目預算,拿去做實施的話,圖紙中的一些設備位置,類型,線纜走向以及圖標的規范化,還不是特別具體,需要在項目中標后,工程商在派遣有經驗的智能化弱電工程師去現場進一步勘測做深化圖紙設計。
正文
在弱電工程師勘測現場結束后,需要在原先設計院的CAD圖紙重新進行深化設計,圖紙上會修改設備類型,安裝方式,線纜走向及設備圖標。下面重點介紹弱電行業常用的智能化弱電設計圖標。
1、綜合布線系統
綜合布線系統是整個智能化弱電系統的基礎,也關乎著整個智能化弱電系統的穩定性。綜合布線系統包括工作區子系統、水平子系統、管理間子系統、垂直子系統、設備間子系統、樓宇建筑子系統等等。
①工作區子系統
工作區子系統是由終端設備連接到信息插座的設備組成。包括信息插座、攝像頭、投影儀、打印機等設備組成。
②水平子系統
水平子系統是由工作區信息插座到管理區子系統的配線架之間的固定布線。包括水平電纜、光纜。
③管理間子系統
管理間子系統是由交連、互連和輸入輸出設備組成。包括配線架、交換機、機柜等。
④垂直干線子系統
垂直干線子系統負責連接管理間子系統和設備間子系統。包括光纜和大對數雙絞線。
⑤設備間子系統
設備間子系統主要是有電纜和相關支撐件組成。設計時需要遵循相關規范。
⑥建筑群干線子系統
建筑群子系統主要是將一個建筑物和另一個建筑物連線的通信線纜,一般是光纜。

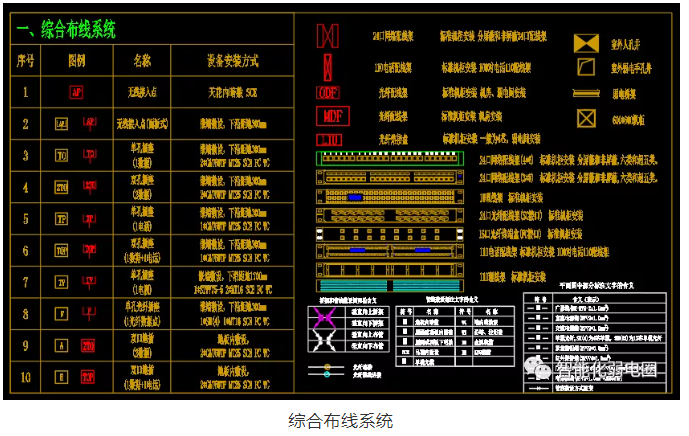

針對于綜合布線系統,這套綜合布線弱電圖標提供了強電插座,網絡插座,電話插座,TV插座,光纖插座,AP接入點,網絡配線架,電話配線架,光纖配線架,光纖熔接盤等等。

2、視頻監控系統

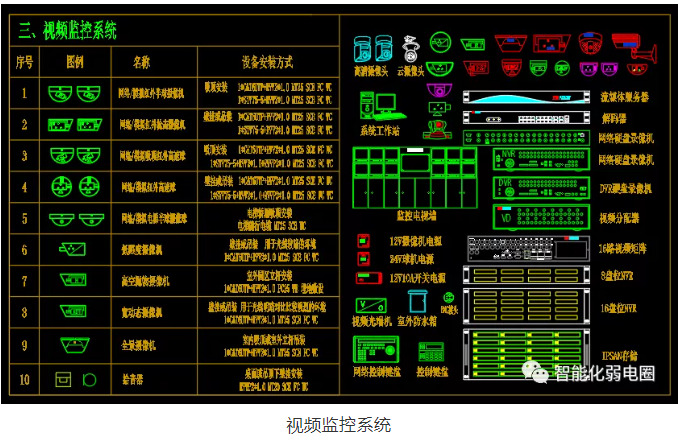

視頻監控系統是智能化l弱電系統最常用的系統之一,整套系統包括前端攝像頭,線纜,交換機,存儲,解碼,大屏等設備組成,視頻監控系統涉及到的弱電設計圖標主要有半球攝像機,球機,槍機,全景攝像頭,高考拋物攝頭,NVR,IPSAN,矩陣,流媒體服務器,解碼器,電腦終端,開關電源等等。

3、計算機網絡系統

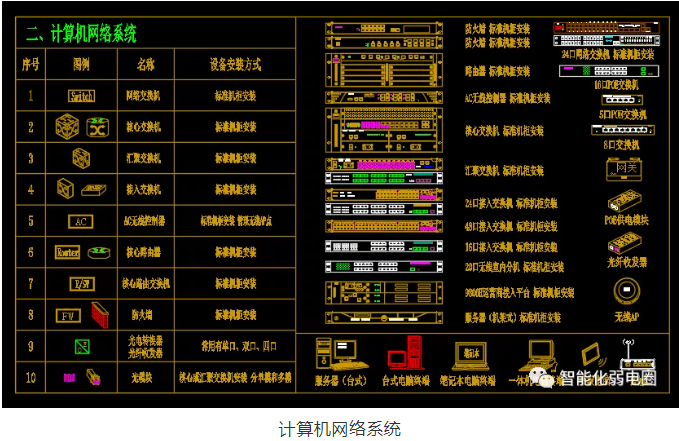

計算機網絡系統,就是利用通信設備和線路將地理位置不同、功能獨立的多個計算機系統互聯起來,常用的計算機弱電設計圖標主要有核心交換機,匯聚交換機,接入交換機,AC控制器,路由器,防火墻,光模塊等等。

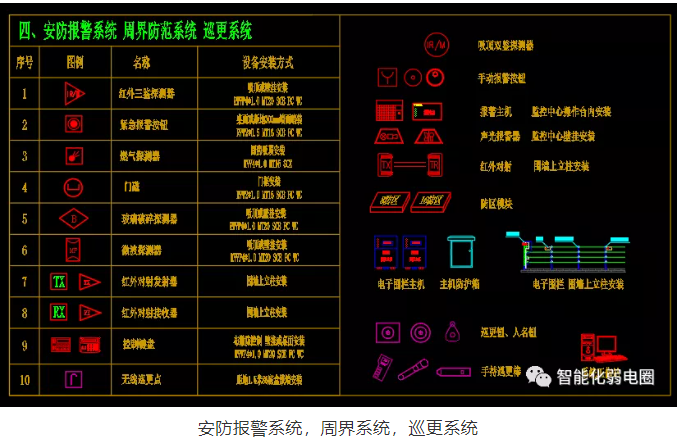

4、安防報警系統,周界防范系統,巡更系統
安防報警、周界防范、巡更系統弱電設計圖標主要有紅外探測器,緊急報警按鈕,燃?xì)馓綔y器,門磁,紅外對射,無線巡更點等等。

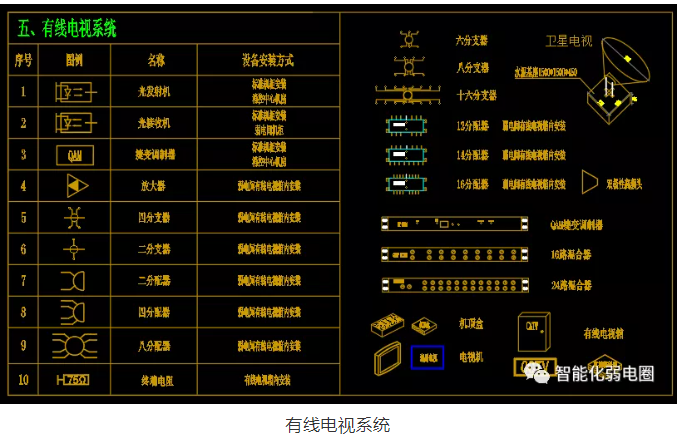

5、有線電視系統
有線電視系統弱電設計圖標主要有光發射機,光接收機,放大器,分支器,分配器等組成。

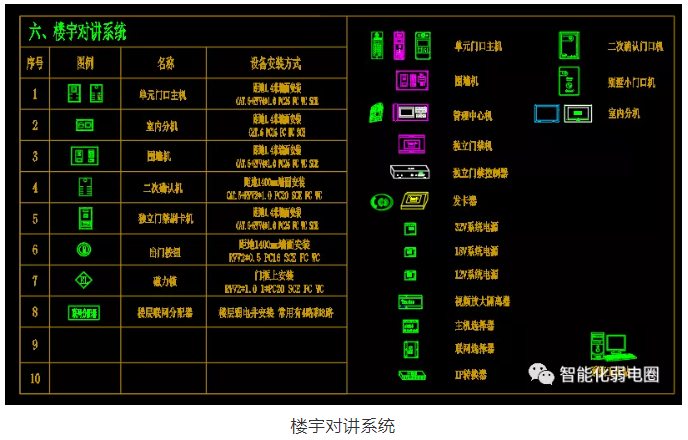

6、樓宇對講系統
樓宇對講系統弱電設計圖標主要有單元門口主機、室內分機、圍墻機、出門按鈕、磁力鎖,管理中心機,門禁控制器等組成。

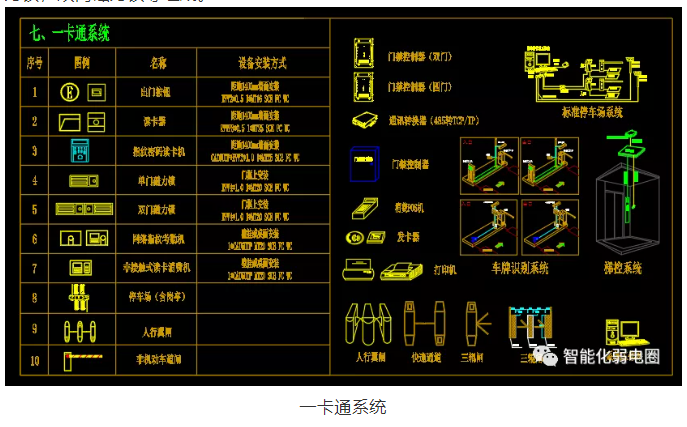

7、一卡通系統
一卡通系統弱電設計圖標主要有出門按鈕、讀卡器,指紋讀卡機,門禁控制器,單門磁力鎖,雙門磁力鎖等組成。

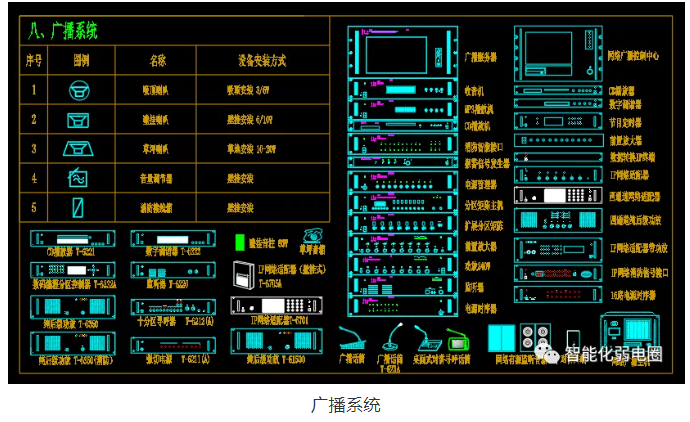

8、廣播系統
廣播系統弱電設計圖標主要包括吸頂喇叭,網絡廣播服務器,節目定時器,功放,音柱等組成。

9、多媒體會議系統

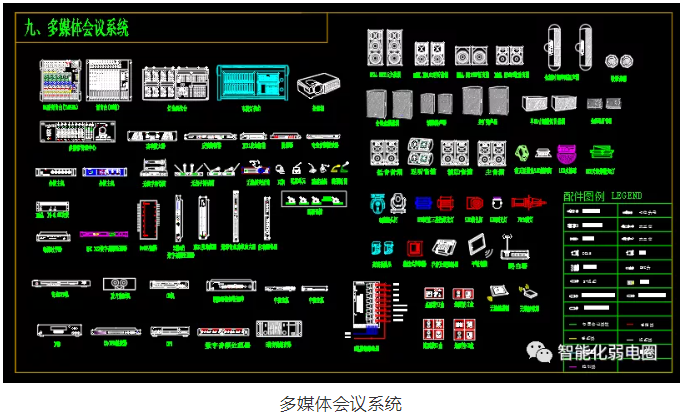

多媒體會議系統弱電設計圖標主要調音臺,燈光調光臺,投影機,功率放大器,專業音頻播放器,會議主機,無線手持話筒等組成。

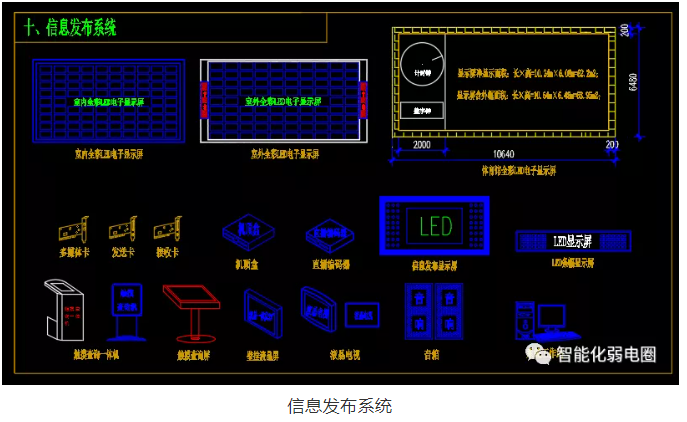

10、信息發布系統
信息發布系統弱電設計圖標主要有LED屏,LCD屏,發送卡,接收卡,音箱等組成。

11、機房建設工程

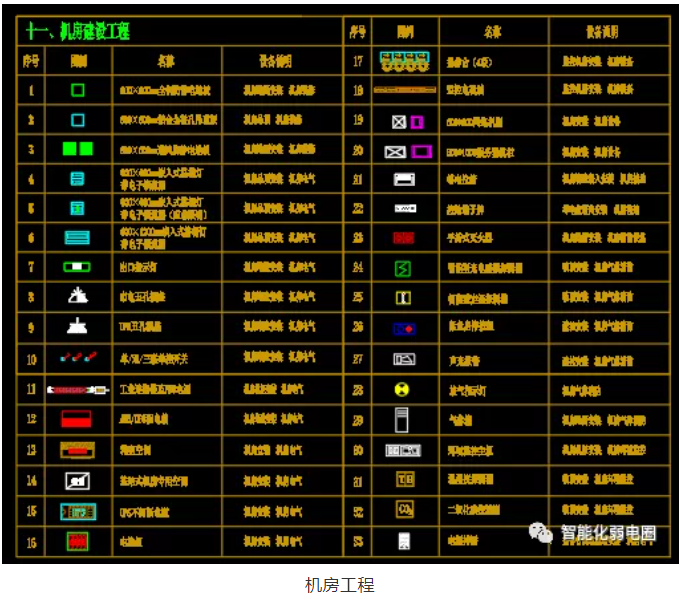

機房建設工程弱電設計圖標包括防靜電地板,微孔吊頂板,服務器機柜,滅火器,煙感探測器,監控電視墻等組成。

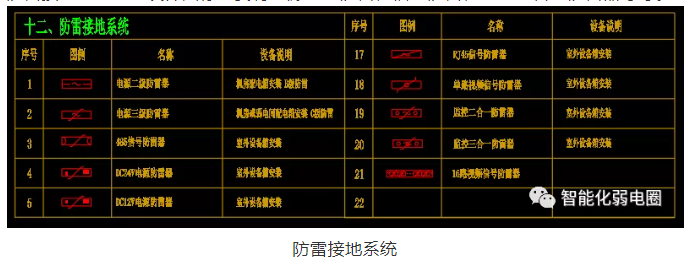

12、防雷接地系統
防雷接地系統弱電設計圖標主要有電源二級防雷,信號防雷,監控二合一防雷器等等。

13、BA樓控系統
BA樓空系統弱電設計圖標主要有風雨探測器樓控系統,智能水表樓控系統,智能電表樓控系統等等。

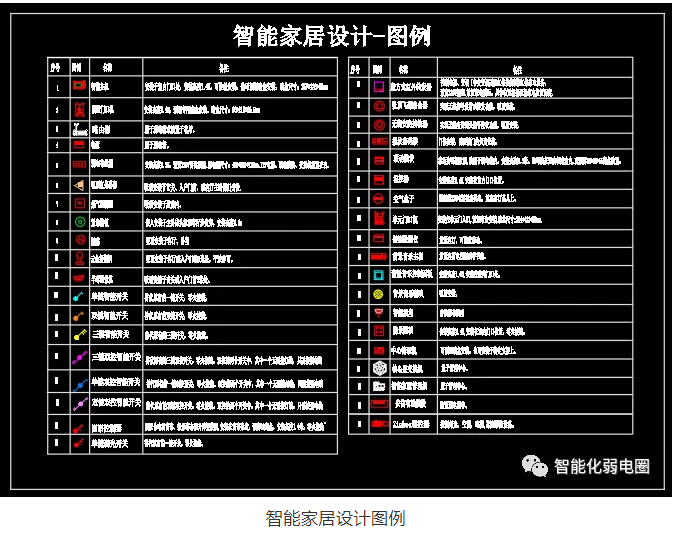

14、智能家居圖例
智能家居弱電設計圖標主要有路由器,別墅門口機,智能主機,電源,煙感,云臺攝像機,緊急按鈕等組成。

|
